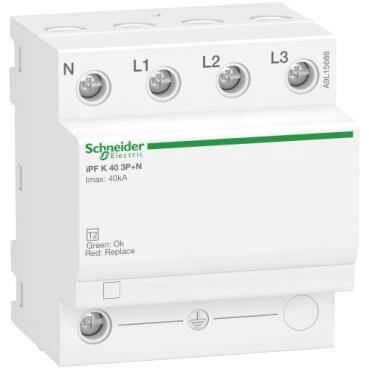

Schneider Electric A9L15688, iPF K 40 modüler parafudr - 3 kutup + N - 340V
Ürün Kodu: A9L15688| range of product | Acti9 |
|---|---|
| ürün adı | Acti9 iPF K |
| Ürün ya da bileşen tipi | Kesinti durdurucu |
| Ürün grubu | İPF K |
| cihaz uygulaması | Dağıtım |
| Standartlar | IEC 61643-11:2011 |
| Ürün sertifikaları | CE EAC |
| Kutup tanımı | 3P + N |
| uzaktan sinyalleme | Olmadan |
| kesinti durdurucu tipi | Elektrikli dağıtım ağı |
| topraklama sistemi | TT TN-S |
| kesinti durdurucu sınıf tipi | Tip 2 |
|---|---|
| kesinti durdurucu teknolojisi | MOV + GDT |
| [Ue] nominal çalışma voltajı | 230/400 V AC (+/- 10 %) -de 50/60 Hz |
| [In] nominal discharge current | Ortak mod: 15 kA (L/PE) Ortak mod: 15 kA (N/PE) Diferansiyel mod: 15 kA (L/N) |
| [Imax] maximum discharge current | Ortak mod: 40 kA L/PE Ortak mod: 40 kA N/PE Diferansiyel mod: 40 kA L/N |
| [Uc] maksimum sürekli çalışma gerilimi | Ortak mod: 260 V N/PE Diferansiyel mod: 340 V L/N |
| maximum [Up] voltage protection level | Ortak mod <1,5 kV tip 2 N/PE Diferansiyel mod <1,5 kV tip 2 L/N |
| [Ut] geçici aşırı gerilim | 337 V L/N 5 s dayanım 442 V L/PE 5 s dayanım 1200 V N/PE 200 ms dayanım 1453 V L/PE 200 ms dayanım |
| bağlantı kesici cihaz tipi | Ilgili devre kesici iK60N 40 A egim C - Icu 6 kA Ilişkili sigorta gG 63 A - Icu 25 kA |
| sinyalleme devre gerilimi | 0,25 A/250 V AC 50/60 Hz |
| montaj modu | Takılabilir (DIN rayı) |
| 9 mm vida adımı | 8 |
| Yükseklik | 81 mm |
| Genişlik | 72 mm |
| Derinlik | 69 mm |
| Ürün ağırlığı | 420 g |
| renk | Beyaz (RAL 9003) |
| [Ipe] Ground residual current | 0,003 mA |
| bağlantılar - terminaller | Tünel tipi terminal (üst veya alt) 25 mm² sert Tünel tipi terminal (üst veya alt) 16 mm² esnek Tünel tipi terminal (üst veya alt) 16 mm² halkalı ve esnek |
| tel sıyırma uzunluğu | 11 mm |
| sıkma torku | 3,5 N.m |
| IK koruma derecesi | IK03 'e uygunIEC 62262 |
|---|---|
| bağıl nem | 5…95 % |
| çalışma yüksekliği | 2000 m |
| Nominal çalışma ortam sıcaklığı | -25…60 °C |
| Depolama ortam koşulları | -40…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,0 cm |
| Package 1 Width | 7,2 cm |
| Package 1 Length | 8,1 cm |
| Package 1 Weight | 407,0 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 3 |
| Package 2 Height | 10,0 cm |
| Package 2 Width | 8,0 cm |
| Package 2 Length | 28,0 cm |
| Package 2 Weight | 1,222 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 36 |
| Package 3 Height | 30,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 14,881 kg |
| Garanti | 18 months |
|---|
