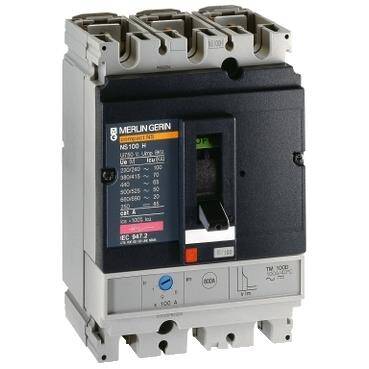

Gelince Sizi Arayalım| Ürün serisi | Compact NS100...630 |
|---|---|
| Ürün Ya da Bileşen Tipi | Devre kesici |
| Ürün Grubu | Compact NS100N |
| devre kesici adı | Compact NS100N |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 3P |
| korumalı kutup açıklaması | 3t |
| Şebeke Tipi | AC DC |
| Şebeke Frekansı | 50/60 Hz |
| [In] nominal akım | 100 A -de 40 °C 100 A -de 65 °C |
| [Ui] nominal yalıtım voltajı | 750 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-2 |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 750 V DC 'e uygunIEC 60947-2 |
| kesme kapasitesi | 85 kA -de 240 V AC 50/60 Hz 'e uygunNEMA AB1 HIC 8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 600 V AC 50/60 Hz 'e uygunUL 508 25 kA -de 480 V AC 50/60 Hz 'e uygunUL 508 35 kA -de 480 V AC 50/60 Hz 'e uygunNEMA AB1 HIC 8 kA -de 600 V AC 50/60 Hz 'e uygunNEMA AB1 HIC 85 kA -de 240 V AC 50/60 Hz 'e uygunUL 508 22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kesme kapasitesi | 11 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 4 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 12,5 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 |
| Açma Birimi Adı | TM100D |
| açma birimi teknolojisi | Termik Manyetik |
| açma birimi derecesi | 100 A |
| Koruma Türü | Kısa devre koruması (manyetik) Aşırı yük koruma (termik) |
| kirletme derecesi | 3 'e uygunIEC 60947 |
| Kontrol tipi | Geçiş |
|---|---|
| Montaj Tipi | Sabit |
| Montaj Desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| elektrik dayanıklılığı | 30000 cycles 440 V AC 50/60 Hz In 'e uygunIEC 60947-2 50000 cycles 440 V AC 50/60 Hz In/2 'e uygunIEC 60947-2 |
| Genişlik | 10,5 cm |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
|---|---|
| IK koruma derecesi | IK07 conforming to EN 50102 |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -25…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Garanti | 18 months |
|---|
