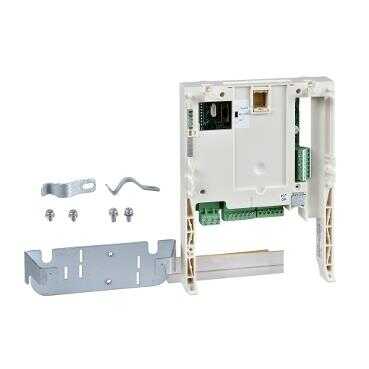

| Ürün ya da bileşen tipi | Controller inside programlama kartı |
|---|---|
| seri uyumluluğu | Altivar 61Q Altivar 71 Altivar 71Q Altivar 61 Altivar Lift |
| [Us] nominal besleme voltajı | 24 V |
| besleme devresi tipi | DC |
| analog giriş sayısı | 2 |
| analog giriş tipi | AI51, AI52 akım analog girişi: 0...20 mA, empedans: 250 Ohm, çözünürlük: 10 bit |
| analog çıkış sayısı | 2 |
| analog çıkış tipi | AO51, AO52 akım analog çıkış: 0...20 mA, empedans: 500 Ohm, çözünürlük: 10 bit |
| Dijital giriş sayısı | 10 |
| Dijital giriş tipi | (LI51...LI60) lojik girişler, 24 V DC, ile uyumludur seviye 1 PLC (gerilim limitleri: <= 30 V), empedans: 4.4 kOhm |
| Dijital giriş lojiği | Pozitif (LI51...LI60), <= 5 V (durum 0), >= 11 V (durum 1) |
| Dijital çıkış sayısı | 6 |
| Dijital çıkış tipi | (LO51...LO56) lojik çıkış, ile uyumludur seviye 1 PLC |
| Dijital çıkış lojiği | (LO51...LO56) pozitif |
| pil tipi | Lityum |
| uygulama programı desc | Modbus tarafından erişilebilen veri boyutu : 2 kword Veri boyutu: 64 kword maksimum Derlenmiş program boyutu: 320 kB maksimum Veri kaydetme boyutu: 4 kword |
| iletim hızı | 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps |
| besleme gerilimi limitleri | 19…30 V |
|---|---|
| akım tüketimi | 2 A maksimum 200 mA maksimum mantık başına çıkış 80 mA yüksüz |
| Dijital çıkış gerilimi | 24 V DC, maksimum anahtarlama gerilimi: 30 V lojik çıkış |
| maksimum çıkış akımı | 0,2 A, lojik çıkış |
| elektrikli bağlantı | Terminal, 1,5 mm² / AWG 16, 0,25 N.m |
| pil ömrü | 8 yr |
| haberleşme port protokolü | CANopen |
| konnektör tipi | 9 yollu erkek SUB-D konnektör |
| erişim yöntemi | Master |
| adreslerin sayısı | 1…32 |
| haberleşme hizmeti | DSP 405 DS 301 V4.02 Acil durum, ön yükleme, senk Her slave için toplamda 10 alım ve iletim PDO Slave başına 2 istemci PDO |
| ekran tipi | 1 LED için ERROR (hata) 1 LED için RUN (durum) |
| Ürün ağırlığı | 0,32 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 17,2 cm |
| Package 1 Length | 23,5 cm |
| Package 1 Weight | 398,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 7 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,305 kg |
| Garanti | 18 months |
|---|
