| Ürün serisi | Harmony XB6 |
|---|---|

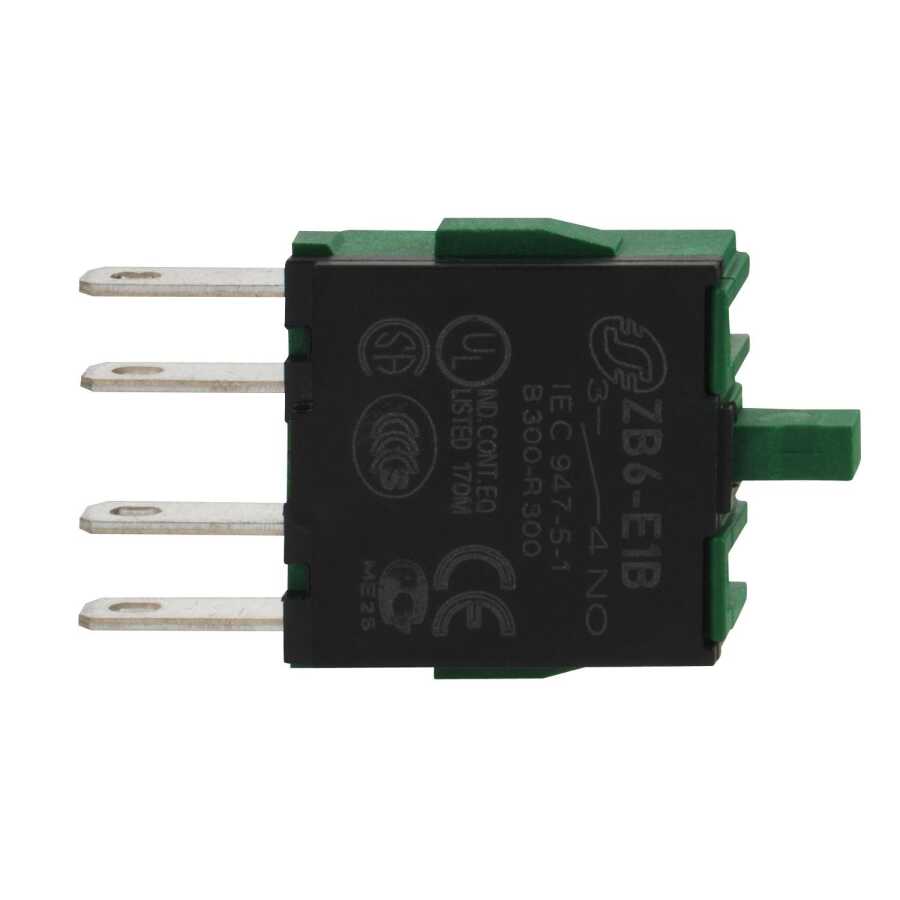

| Ürün ya da bileşen tipi | Kontak bloğu |
| Ürün grubu | ZB6 |
| bölünemez miktar başına satış | 10 |
| kontak tipi ve düzenleme | 1 NA |
| kontak işlemi | Yavaş kesen |
| kontak bloğu tipi | Tek |
| bağlantılar - terminaller | Faston konnektör |
| kontak malzemesi | Gümüş alaşım (Ag/Ni) |
| terminallerin açıklaması ISO n°1 | (3-4)NO |
|---|---|
| Ürün ağırlığı | 0,004 kg |
| pozitif açıklık | Ile 'e uygunEN/IEC 60947-5-1 ek K |
| çalışma hareketi | 2 mm (Elektrik durumu değişimi YOK) 3,5 mm (toplam hareket) |
| çalışma gücü | 1,6 N Elektrik durumu değişimi YOK |
| Mekanik dayanıklılık | 5000000 cycles |
| kisa devre korumasi | 6 A kartuş sigortası tip gG |
| [Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60947-1 |
| [Ie] nominal çalışma akımı | 3 A -de 120 V, AC-15, B300 1,5 A -de 240 V, AC-15, B300 0,1 A -de 250 V, DC-13, R300 0,22 A -de 125 V, DC-13, R300 |
| elektrik dayanıklılığı | 1000000 cycles, AC-15 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 | Λ = 10exp(-8) -de 5 V ve 1 mA %90 güven düzeyiyle 'e uygunEN/IEC 60947-5-4 |
| koruyucu bakım | TC |
|---|---|
| Depolama ortam koşulları | -40…70 °C |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| Standartlar | JIS C 4520 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C 852 EN/IEC 60947-1 EN/IEC 60947-5-4 UL 508 |
| Ürün sertifikaları | UL CCC CSA GOST |
| titreşim direnci | +/- 3 mm (f= 2…500 Hz) 'e uygunIEC 60068-2-6 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 2,2 cm |
| Package 1 Width | 6,7 cm |
| Package 1 Length | 3,2 cm |
| Package 1 Weight | 2,0 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 2,2 cm |
| Package 2 Width | 3,2 cm |
| Package 2 Length | 6,7 cm |
| Package 2 Weight | 28,0 g |
| Unit Type of Package 3 | S01 |
| Number of Units in Package 3 | 400 |
| Package 3 Height | 15,0 cm |
| Package 3 Width | 15,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 1,296 kg |
| Garanti | 18 months |
|---|
