| Ürün serisi | Harmony XB6 |
|---|---|

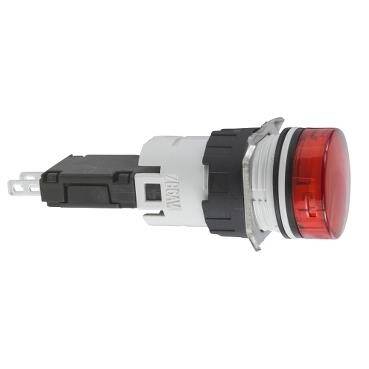

| Ürün Ya da Bileşen Tipi | Eksiksiz pilot ışığı |
| Ürün Grubu | XB6 |
| şev malzemesi | Plastik |
| montaj çapı | 16 mm |
| bölünemez miktar başına satış | 1 |
| sinyalleme birimi başlığı biçimi | Yuvarlak |
| Başlık/Operatör veya Lens Rengi | Kırmızı |
| ışık kaynağı | LED |
| ampul tabanı | Entegre LED |
| ışık bloğu beslemesi | Doğrudan |
| [Us] nominal besleme gerilimi | 12...24 V AC/DC |
| yükseklik | 18 mm |
|---|---|
| genişlik | 18 mm |
| derinlik | 57 mm |
| terminallerin açıklaması ISO n°1 | (+ -)PL |
| Ürün Ağırlığı | 0,015 kg |
| Çalışma konumu | Herhangi bir konum |
| bağlantılar - terminaller | Faston konnektörler 2,8 x 0,5 mm |
| [Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 2) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60947-1 |
| sinyalleme tipi | Sabit |
| besleme gerilimi limitleri | 6…30 V AC/DC |
| akım tüketimi | 15 mA |
| kesinti dayanımı | 1 kV doğrudan kontak 'e uygunIEC 61000-4-5 2 kV serbest havada 'e uygunIEC 61000-4-5 |
| koruyucu bakım | TC |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 61140 |
| IP koruma derecesi | IP65 'e uygunIEC 60529 |
| NEMA koruma derecesi | NEMA 13 'e uygunUL 50 NEMA 4 'e uygunUL 50 NEMA 4X 'e uygunUL 50 NEMA 13 'e uygunCSA C22.2 No 94 NEMA 4 'e uygunCSA C22.2 No 94 NEMA 4X 'e uygunCSA C22.2 No 94 |
| Standartlar | IEC 60947-5-1 CSA C22.2 No 14 JIS C 852 UL 508 IEC 60947-1 JIS C8201-5-1 IEC 60947-5-5 JIS C8201-1 |
| Ürün Sertifikaları | GOST CSA CCC UL |
| titreşim direnci | +/- 3 mm (f= 2…500 Hz) 'e uygunIEC 60068-2-6 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| elektrostatik deşarja direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
| elektromanyetik emisyon | Sınıf B 'e uygunIEC 55011 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 2,0 cm |
| Package 1 Width | 11,0 cm |
| Package 1 Length | 16,0 cm |
| Package 1 Weight | 11,0 g |
| Unit Type of Package 2 | S01 |
| Number of Units in Package 2 | 60 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 15,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 830,0 g |
| Garanti | 18 months |
|---|
