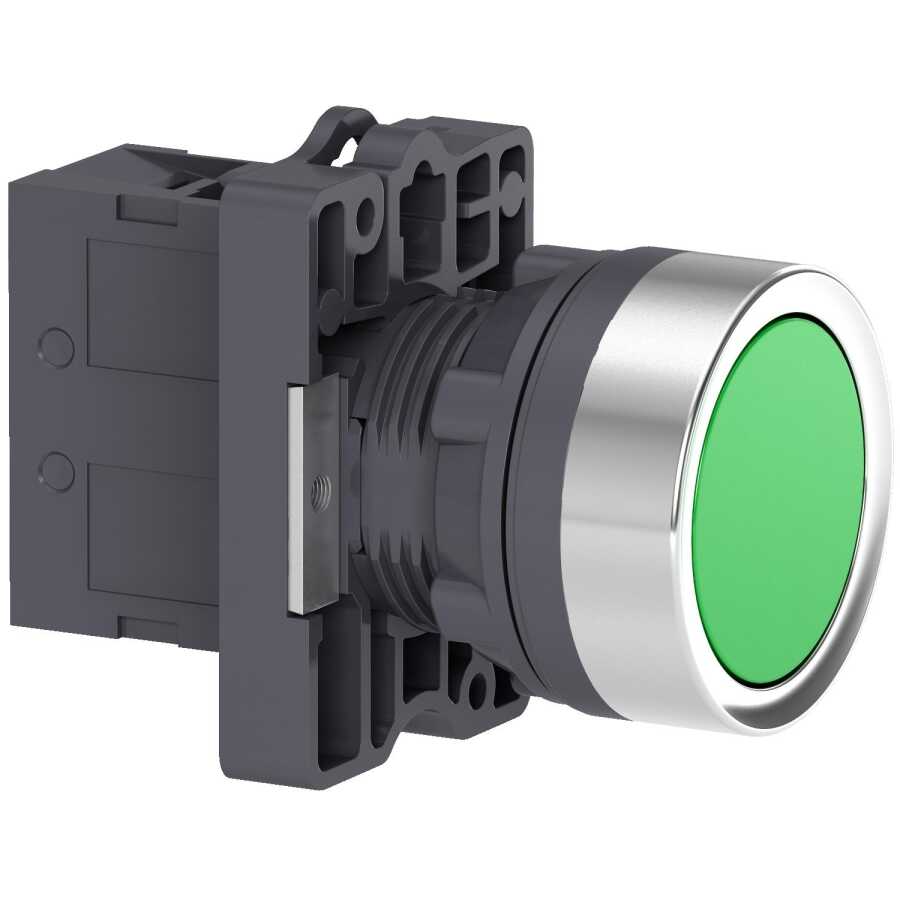

| Ürün serisi | Easy Harmony XA2 |
|---|---|
| Ürün ya da bileşen tipi | Eksiksiz basmalı düğme |
| Ürün grubu | XA2 |
| şev malzemesi | Plastik |
| sabitleme bileziği malzemesi | Plastik |
| montaj çapı | 22 mm |
|---|---|
| bölünemez miktar başına satış | 1 |
| koruyucu bakım | TC |
| Çalışma konumu | Herhangi bir konum |
| sabitleme merkezi | >= 30 x 40 mm (panel) 1…5 mm |
| sabitleme modu | Sabitleme somunu: 2…2,4 N.m |
| sinyalleme birimi başlığı biçimi | Yuvarlak |
| operatörün tipi | Yaylı kurma |
| operatör profili | Yeşil sıva altı |
| kontak tipi ve düzenleme | 1 NA |
| kontak işlemi | Yavaş kesen |
| Mekanik dayanıklılık | 1500000 cycles |
| bağlantılar - terminaller | Vida kelepçesi terminali, <= 2 x 1,5 mm² Vida kelepçesi terminali, <= 1 x 2,5 mm² Vida kelepçesi terminali, >= 1 x 0,5 mm² Faston terminaller 6,3 mm |
| sıkma torku | 0,8 N.m |
| kisa devre korumasi | 10 A gL sigorta 'e uygunIEC 60269-1 |
| [Ith] klasik açık hava termik akımı | 10 A |
| [Ui] nominal yalıtım voltajı | 600 V 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600 0,27 A -de 250 V, DC-13, Q600 |
| elektrik dayanıklılığı | 500000 cycles, AC-15, 3 A -de 230 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-4 500000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 |
| elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-8) -de 24 V |
| Genişlik | 30 mm |
| Yükseklik | 42 mm |
| Derinlik | 54,7 mm |
| Ürün ağırlığı | 0,032 kg |
| Depolama ortam koşulları | -40…70 °C |
|---|---|
| Nominal çalışma ortam sıcaklığı | -25…55 °C |
| aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 536 |
| IP koruma derecesi | IP65 'e uygunIEC 60529 |
| IK koruma derecesi | IK03 'e uygunIEC 60529 |
| Standartlar | IEC 60947-5-1 GB 14048.1 GB 14048.5 IEC 60947-1 |
| Ürün sertifikaları | CCC CE |
| titreşim direnci | 10 gn (f= 40…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 70 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,000 cm |
| Package 1 Width | 3,000 cm |
| Package 1 Length | 6,500 cm |
| Package 1 Weight | 32,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 100 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,568 kg |
| Garanti | 18 ay |
|---|
